おしらせ

常時点灯対策用のバイパス抵抗

取付方法についてはこちらのページの中央付近にある「常時点灯の対策方法」を参考にしてください。
@100にてご注文フォームから購入できます。

暇つぶしゲーム作りました

「その他」のページに置いときます。「GOGOピエロ」っていうゲームです。

無性にペカらせたくなった時のために作りました。

電気回路ショートの危険性について

注意点に換装作業におけるショートの危険性と注意すべきポイントについて書きました。作業前に必ずお読みください。

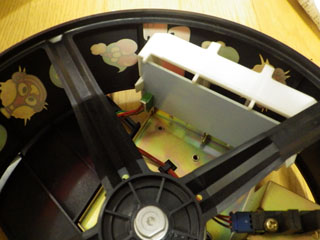

サミー系のLED基板を作成しました。

皆様のお陰様を持ちまして、5号機用もご用意することができました。
 ありがとうございます。

念のため、お手元の実機のバックライト基板をご確認ください。
 5号機用の基板には下部左側に位置決め用の穴が開いています。
 (4号機の初代「北斗の拳」は5号機と同じ基板です。)

8.5D-SMD-白色は品切れです。

山佐4号機のカラーLEDバックライト筐体用のRGB−LED互換品を作成しました。

オリジナル製品ですので、純正品とは全く同じではありませんが、山佐フルカラー機の美しいRGBカラーのリールバックライトを復活させます。

上の写真の左側のSMDが3個乗った基板が今回作成した製品です。GIFアニメーションは動画から抽出しました、このオリジナルRGB−LED基板(E-O-H製LED基板)を使用したものです。

実装が難しく高価なRGBチップではなく、一般的な3chipSMDの青・赤・緑を単体で実装することで設計を単純化してコストを抑え、耐久性を向上させました。

参考動画

純正との相違点

キングパルサーの「白7」の左側の透明部分が回転中にバックライトが透けて直に見えるため、混ざり合って白くなる前の「赤・緑・青」が見えます。それ以外の部分では動画のとおり、リール絵柄を通して、うまく混ざり合って違和感のない白い発光となっています。

純正品が4チップのところEOHオリジナル品は3チップですので、その差だけ暗くなります。

コネクタの形状です。純正のコネクタが手に入らないため、形状が異なります。両端のツノが干渉する部分をニッパーとカッターで切り落として使います。

基本的にはこちらで切り落とし加工をして出荷しますが、「自分でやるから、加工しなくていいよ」という人には単価150円割引します。
1枚850円です。コネクタ加工不要の場合は1枚700円になります。(価格改定2017/1/20)



価格表

LEDウェッジ

レトロ機で多用されているウェッジ電球の代わりになるLEDです。
3チップSMD:直径約5mmの大型素子。3つの発光素子が1つのチップに実装されていて非常に明るく広角。
単LED:8mm径のLED。発光素子は1.5mm程度。高透過パネルなど、3チップSMDでは眩し過ぎる場合に。

サイズ イメージ 仕様 単価
専用 3チップSMD 白色6LED基板 1100円
専用 3チップSMD R+G+B 850円
(コネクタ未加工700円)
T10 3チップSMD 白色/電球色 170円
T10 単LED 電球色 140円
T4.7 3チップSMD 白色 170円
T5 3チップSMD 白色 170円
8.5D 売り切れ 3チップSMD 白色 170円

T10

一番良くあるタイプのウェッジ球ではないでしょうか。黒いソケットと電球部分は、引っ張って外します。
1号機から4号機まで幅広く使われているタイプです。

電球・LEDイメージ
LEDイメージ

T5

小型タイプです。直径が半分の5ミリで非常に細身です。黒いソケットと電球部分は、引っ張って外します。
4号機ジャグラーシリーズやオス番町のサイドランプなどに使われています。


T4.7

T5タイプで、ソケット一体型で電球部分とソケット部分が分離できません。
エレコ4号機のサイドパネル、ユニバーサル2〜3号機の上部パネル、5号機エバンゲリオン(2・3)などに使われています。


左がT4.7。
右がT5+ソケット(東芝(ウェッジベースソケットT5・T7用)WBS3017
T4.7はT5の代わりに使うことも出来ます。

H様、提供画像。
左2つがT4.7はめ込みウェッジ。右は参考にT10。

8.5D

一見T5タイプと見間違えますが、電球がソケットと一体になっています。また、電極が基盤の表側に接する構造になってます。
サミー系4号機中後期(獣王筐体以後)のリールバックライトに使われています。

8.5D



その他部品

VFコネクタ

トランスやゲーム数カウンターなどの24V電源用に使用されているVFコネクタです。

24Vのパチスロやパチンコは、誤って100Vコンセントに差し込んでしまうと壊れてしまいます。
うちのコレクションは100Vと区別するために24V電源系は全部このコネクタに換えてます。

トランスの出力がオス(右の小さいほう)なので、スロット・パチンコの電源ケーブルは全部メスにしてます。
コネクタピン(金具)とハウジングのセットです。



品名 単価
VFコネクタ(オス・メスセット)180円
VFコネクタ(オス)100円
VFコネクタ(メス)100円



販売

ご注文フォームにて連絡ください。追ってお見積もり・支払い方法などご案内いたします。
ヤフーオークションにも出してます
取引ナビや簡単決済など便利で安心な機能がそろっていますので、ぜひご利用ください。
